和泰科技光伏建设计划

本期计划在江苏和泰科技(吴江)有限公司,利用厂房楼顶闲置空间建设光伏发电,提供清洁绿色能源。本项目为分布式屋顶并网型光伏发电项目,光伏系统为“自发自用+余电上网”。
(1)项目名称:江苏和泰科技(吴江)有限公司分布式光伏项目
(2)建设规模:2.5MWp

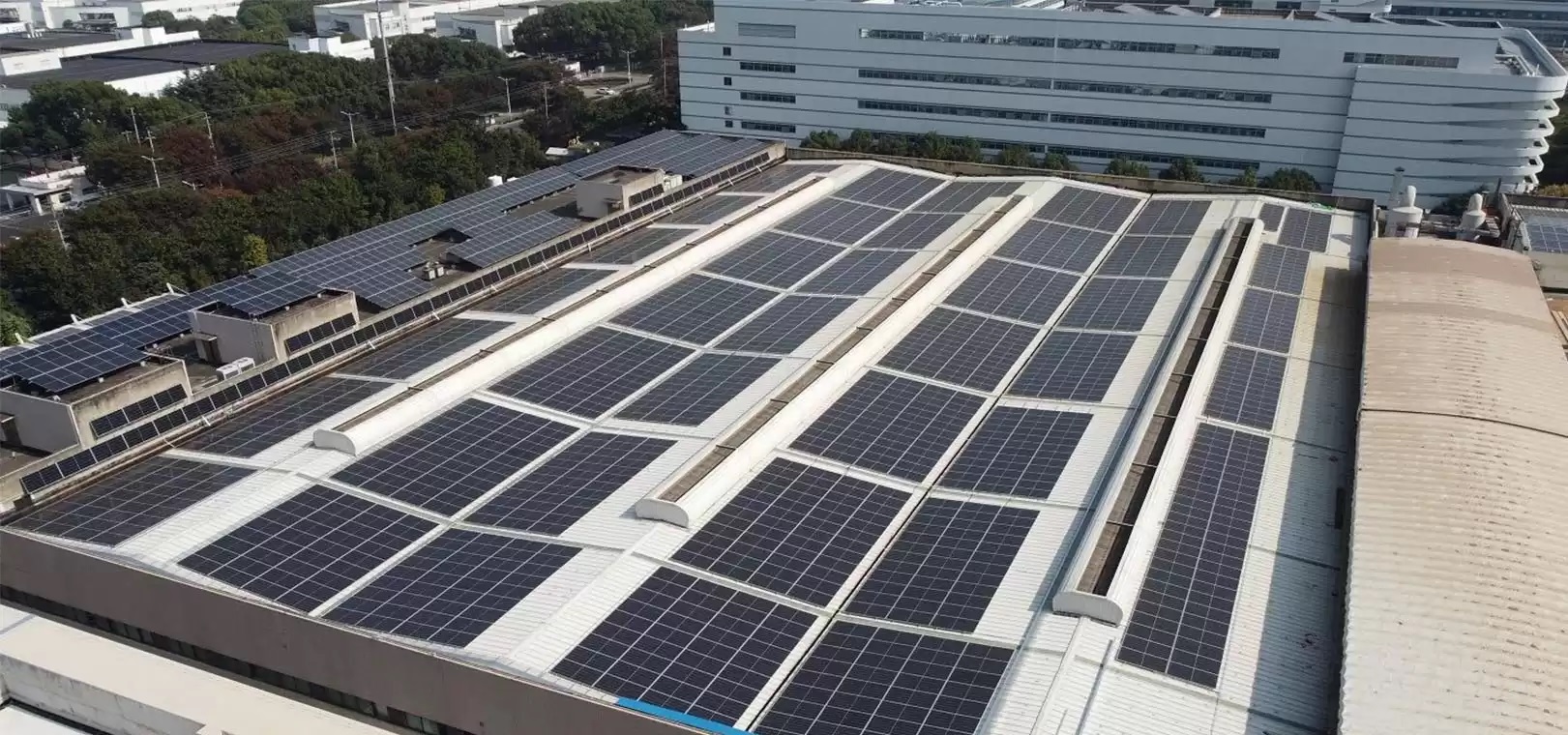

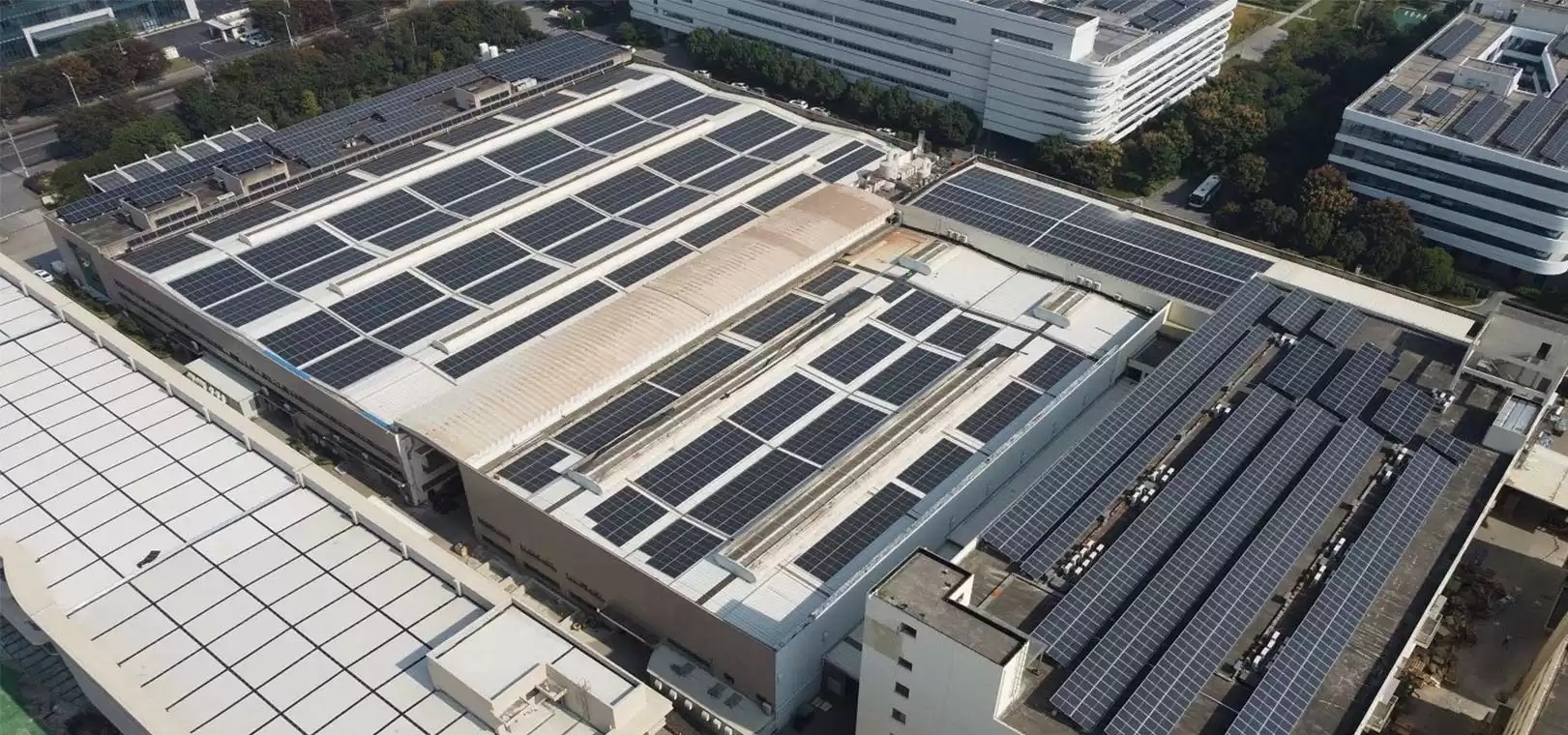

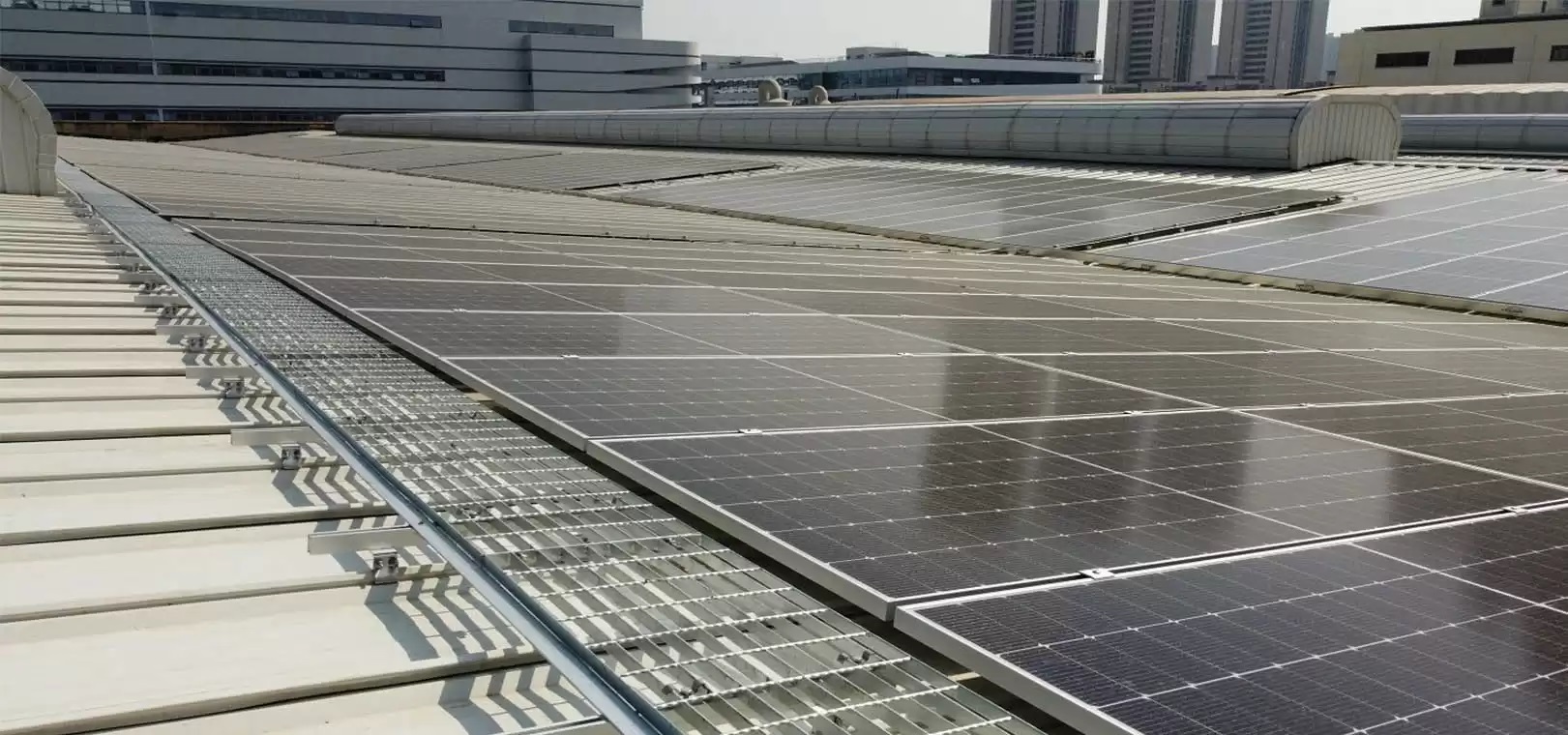

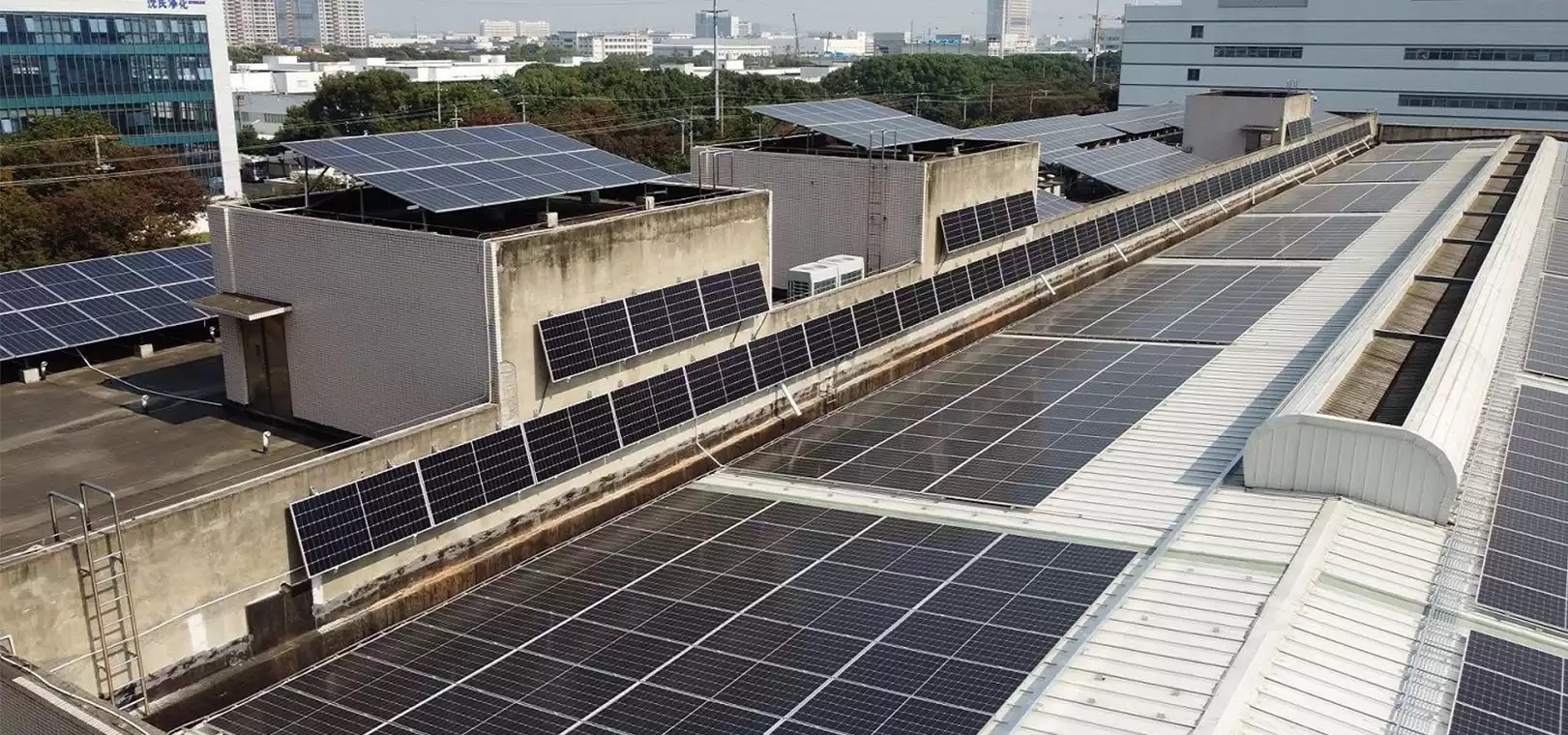

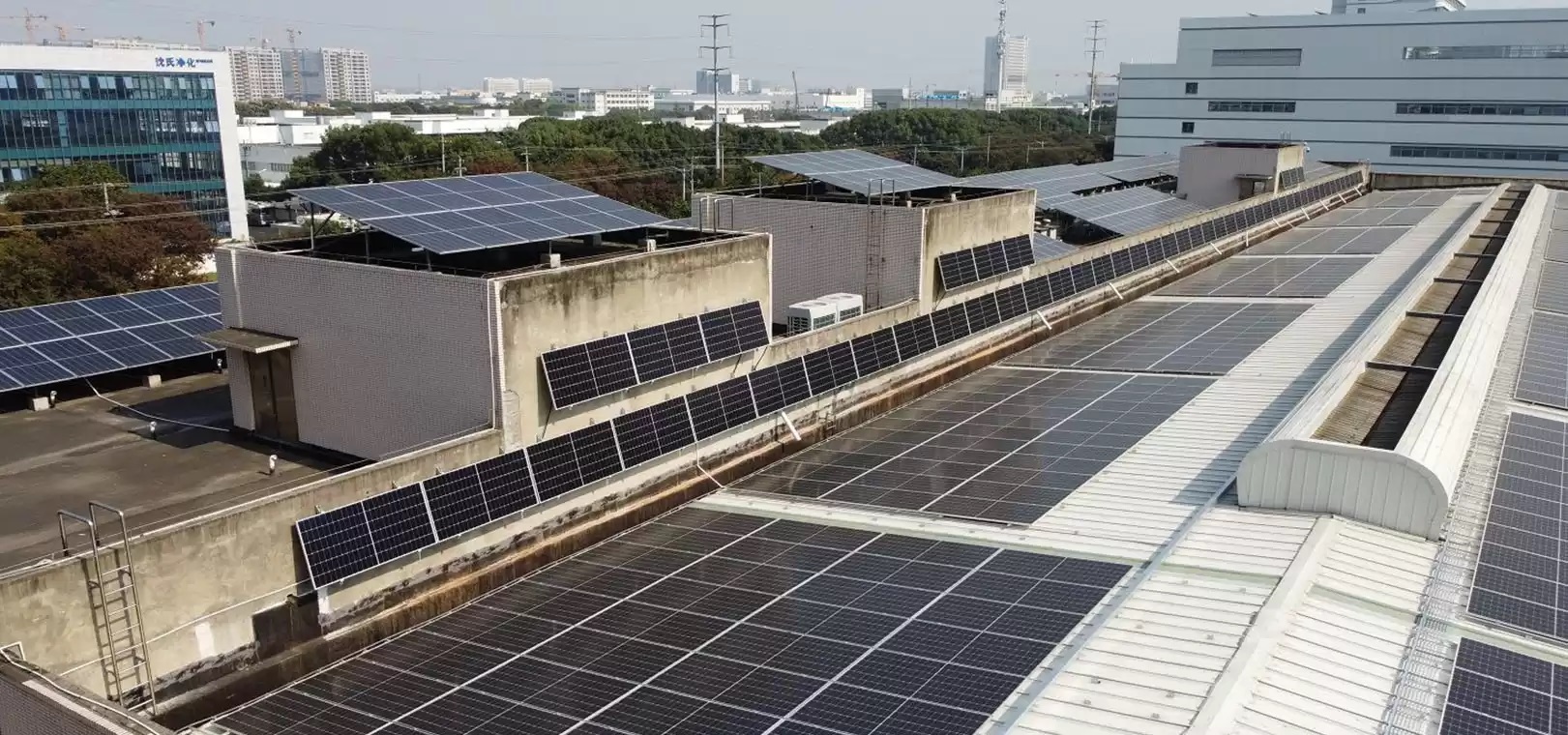

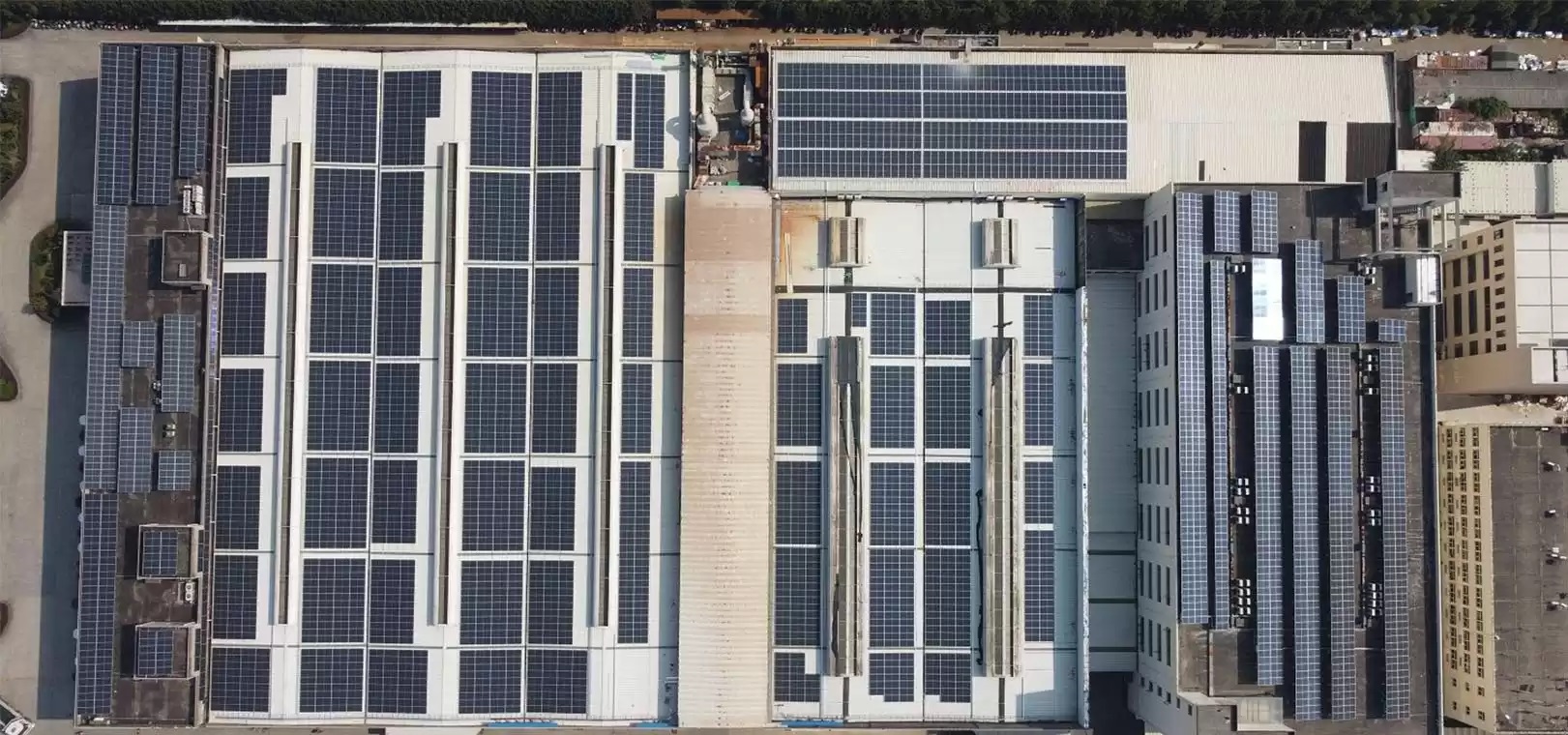

(3)安装方式:彩钢瓦和混凝土墙面,沿屋面朝向固定倾角安装。
(4)整体方案:本工程共安装标准容量550Wp单晶硅组件2677块,光伏电站总容量1.47235MWP,选用1000V系统的110kW逆变器11台,升压至10000V高压接入原高压配电柜。南北坡侧组件阵列沿彩钢瓦角度安装方式。组件以18块1串为主,每串光伏组件串接入对应的组串式逆变器;各光伏组件子方阵经电缆接入逆变器直流侧,然后经光伏并网逆变器逆变后,每台逆变器单独经电缆引至低压总柜后接入升压变压器升压至10kV并网。原有550KWP经电缆切割后一并接入低压汇流柜并入发电系统,计量部分单独计取。
