地面光伏支架安装全攻略！新手也能看懂的教程
时间: 2025-04-27 点击:
随着光伏发电越来越火，不少人都想自己动手安装地面光伏支架。一套规范安装的支架，能让光伏组件稳定运行，发电也更多。就算是安装 “小白”，跟着下面步骤操作，也能搞定地面光伏支架安装。
一、安装前的准备工作
1. 明确安装需求与场地规划
安装前，先想清楚要装多大功率的光伏系统，这决定了支架得承受多重的组件。接着仔细看安装场地，地势平不平，周围有没有大树、建筑物会挡住阳光。拿测量工具量好场地尺寸，找准方位，保证每天光照时间至少 6 小时。
2. 材料与工具准备
根据设计方案，备好立柱、横梁、斜梁这些支架材料，还有螺栓、螺母、垫片等连接件，以及固定光伏组件的压块。材料质量直接影响支架能用多久，建议选热镀锌钢材或铝合金的，结实又耐腐蚀。
安装工具也不能少：
测量工具：卷尺、水平仪，用来量尺寸、校准支架位置和水平度；
紧固工具：扳手、电动螺丝刀，拧紧螺栓就靠它们；
辅助工具：锤子、墨斗，锤子帮忙固定部件，墨斗能标记安装位置。
3. 学习安装规范与安全知识
安装前，把支架安装说明书仔细读一遍，清楚安装要求和技术规范。再学些安全知识，像作业时戴好安全帽、手套，高处作业系好安全绳，避免出意外。
二、基础施工
1. 定位放线
用卷尺和墨斗，照着设计图纸在场地标好立柱位置。为了让支架装得整齐，先在场地边确定一条基准线，再按立柱间距依次标记。标完后，用水平仪检查每个位置，有高低差就平整一下，误差别超过 ±5 毫米。
2. 基础制作
常见的基础有混凝土和地桩两种，根据地质条件选合适的。
混凝土基础：在标好的位置挖坑，深度一般不小于 50 厘米。坑里放好钢筋骨架，浇筑混凝土。混凝土没凝固前，放入固定立柱的预埋件，调整到水平。浇完后养护 7 天以上，等强度达标再进行下一步。
地桩基础：用专业打桩设备，把地桩按标记位置打入地下。打入深度和垂直度很关键，随时用测量工具查看。打完后检查地桩稳不稳，得能承受支架和组件重量。
三、支架安装
1. 立柱安装
把立柱和基础上的预埋件或地桩连起来。螺栓连接的话，对齐立柱底部孔洞和预埋件螺栓，套上垫片拧紧；焊接就得找专业人员，保证焊缝牢固没气孔。安装时，用水平仪和铅垂线检查立柱，倾斜度偏差别超过 ±2°。每装一根立柱，马上校准固定，保证同一排立柱在一条直线上。

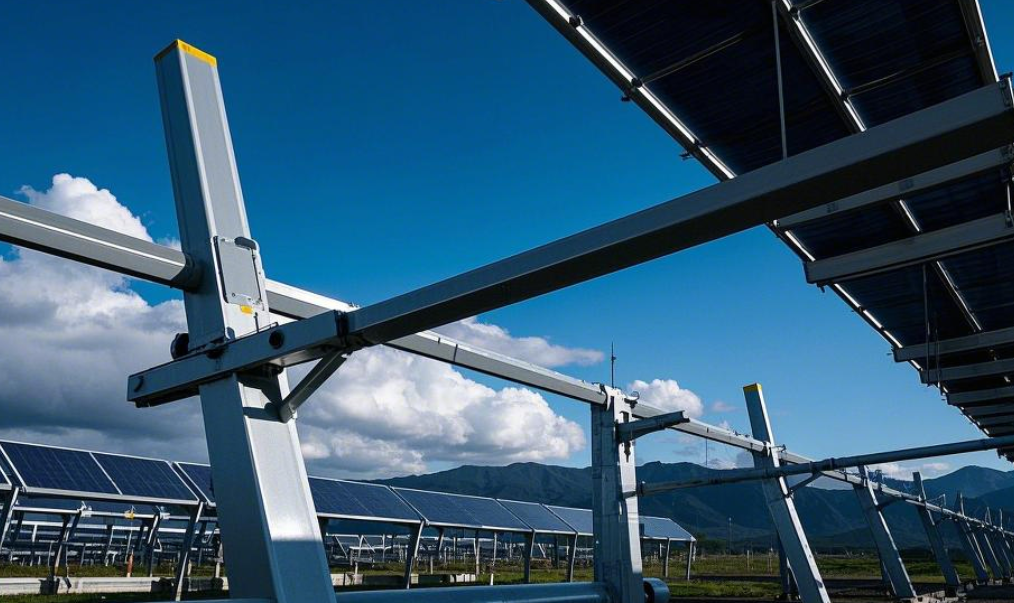

2. 横梁与斜梁安装
立柱装好后，开始装横梁和斜梁。横梁和立柱用连接件相连，拧螺栓时按对角线顺序，让受力均匀。横梁装完装斜梁，斜梁和横梁、立柱组成三角形，让支架更稳固。安装时注意斜梁角度，一般根据当地纬度和光伏组件最佳倾斜角度确定。全部装完再检查一遍螺栓，别让它松动。
四、光伏组件安装
1. 组件搬运与检查
光伏组件很娇贵，搬运时轻拿轻放，别磕着碰着。安装前仔细检查，看组件表面有没有破损、裂纹，接线盒是不是好的，电池片有没有明显问题，有问题就及时换。
2. 组件固定
把组件摆在横梁上，按设计好的排列方式和间距放。用专用压块或螺栓固定，压块均匀分布在组件边缘，螺栓拧紧但别太用力，防止压坏组件。固定好后，检查组件牢不牢固。
3. 组件接线
组件正负极连接有串联和并联两种方式，串联能提高电压，并联能增加电流。接线要接牢固，接口用防水接线盒保护好，防止雨水灰尘影响发电。接完检查整个电路，确保接线正确。
五、安装后的检查与调试
1. 全面检查
安装结束，仔细检查支架和组件。看看支架部件连接紧不紧，螺栓有没有松，钢结构有没有变形；检查组件安装角度对不对，表面干不干净，有没有东西挡住；再检查电路接线正不正确，接地好不好。
2. 调试运行
确定安装没问题，就可以调试了。连好逆变器、控制器这些设备，如果是并网系统，再接入电网。启动系统，观察逆变器运行状态和数据，看组件能不能正常发电，功率达不达标。有异常就及时排查处理。
按照上面这些步骤，地面光伏支架就能安装好。安装时多注意细节和安全，遇到不懂的随时问专业人士。装完后定期维护，让支架和组件一直稳定运行，持续提供清洁能源。
